６ＢＱ５ クロスシャントプッシュプルアンプ

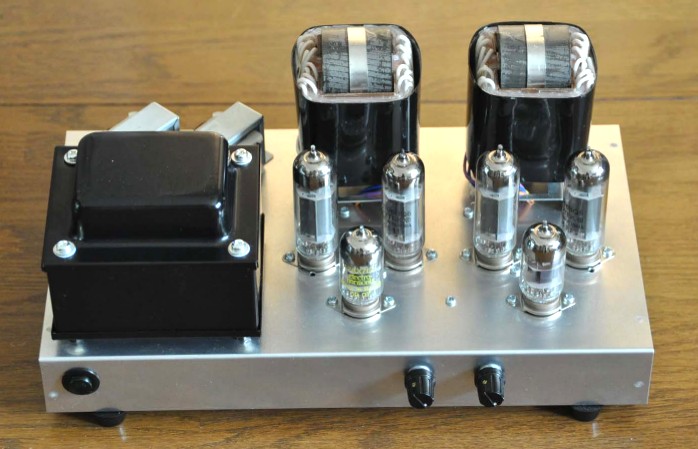

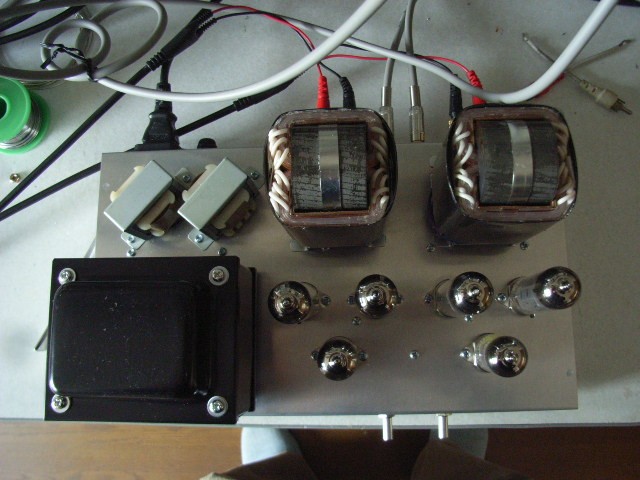

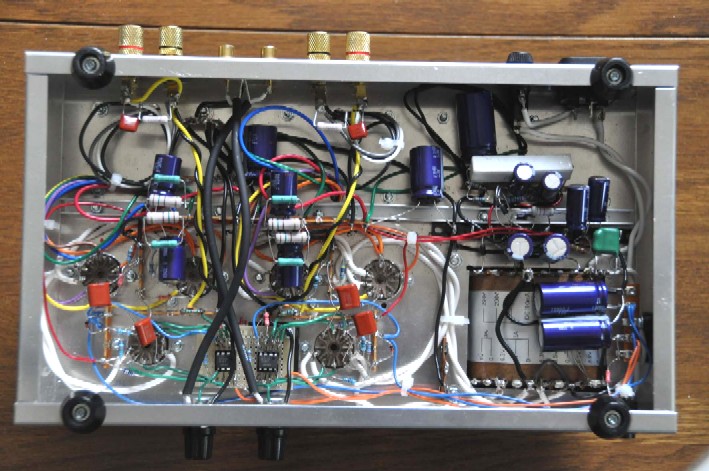

叶谷電子より発売されましたＣＳＰＰ（クロスシャントプッシュプル）専用出力トランス ＡＳＴＲ−２０Ｓ（試作品）を使った ６ＢＱ５アンプを、Tannoyistさん（兵庫県西宮市）が製作されましたのでご紹介します。
新型出力トランス ＡＳＴＲ−２０／２０Ｓ
（注：製品版のＡＳＴＲ−２０Ｓは下の写真右のようにプレスボード仕上げのトランスですが、本機に搭載されているものは ＡＳＴＲ−２０Ｓの試作品のため、仕上げ材と金具が異なっています。また、写真はワニス処理前のものですので、ワニス処理後は色、質感が 若干変化します。）

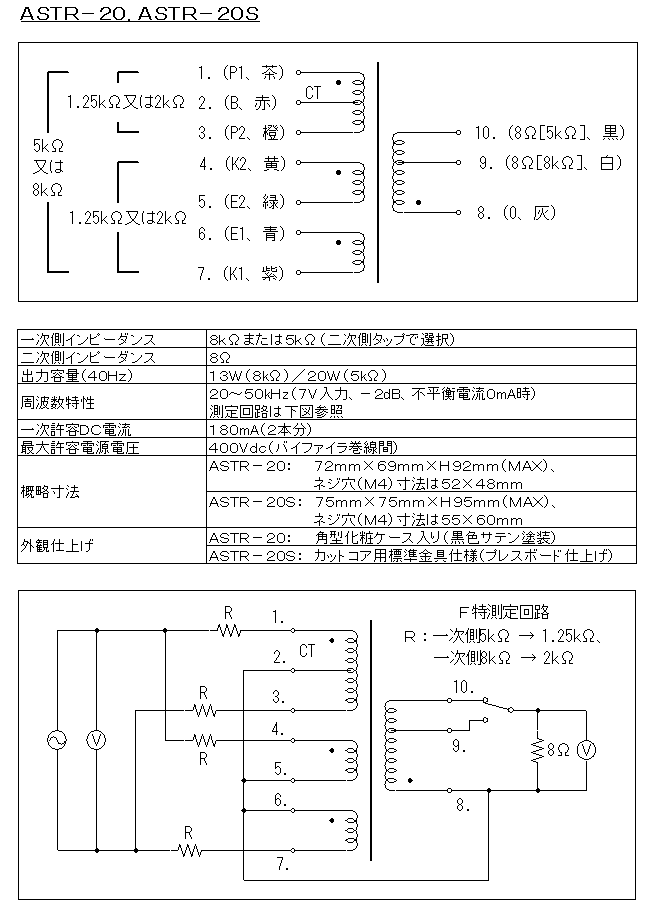

ＡＳＴＲ−２０／２０Ｓは、昨年発売されました ＡＳＴＲ−１２の弟分となる１０〜２０Ｗクラスのアンプ用の一次側バイファイラー巻きの出力トランスで、 マッキントッシュタイプのＣＳＰＰアンプを製作することができます。 以下に製品仕様を示します。

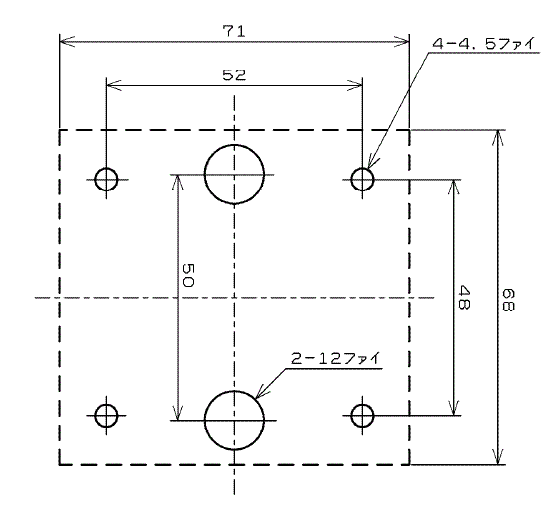

以下にＡＳＴＲ−２０のシャーシへの取り付け部分の加工参考図を紹介します。

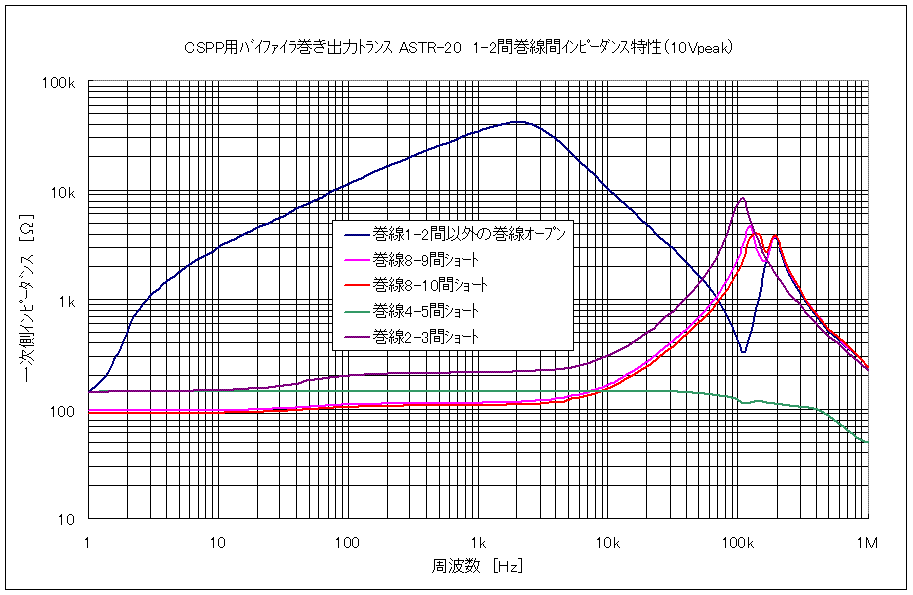

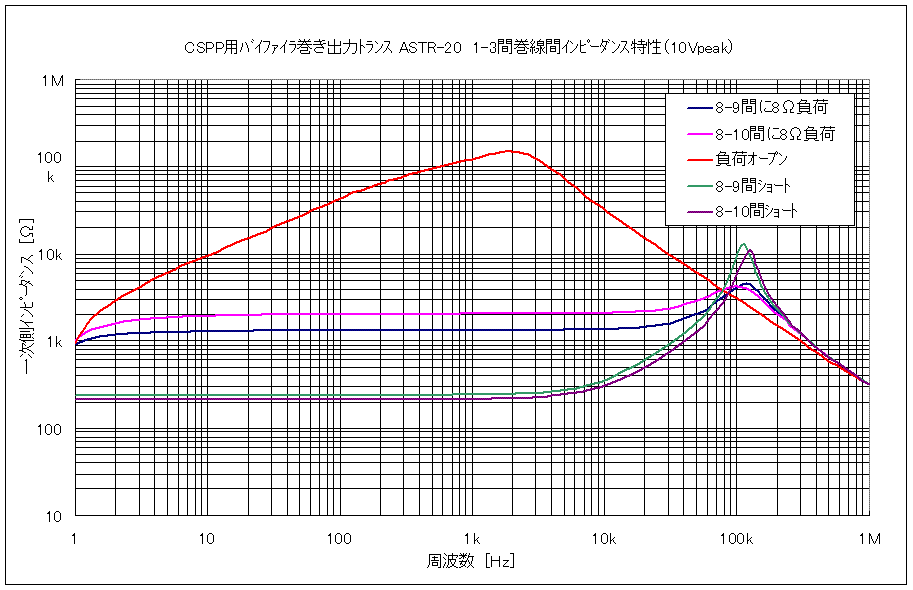

以下に実際に測定しました一次側インピーダンス特性を紹介します。
回路図
ＣＳＰＰアンプの難しさの一つに、通常のＤＥＰＰ（ダブルエンデッドプッシュプル）と比べて出力段の励振電圧が非常に大きいことが挙げられます。 ＡＳＴＲ−１２の製作例では、多極管を用いて２段構成としましたが、高ｇｍの多極管は選択肢が少なく、また入手にも難がある場合が多いかと 思われます。 本機では、ラジオ技術誌に黒田徹氏が発表されたＣａｓＣｏｍｐ応用回路を用いて入手の容易な双三極管１２ＡＸ７で設計されておられます。 ＣａｓＣｏｍｐ応用回路は利得の調整が容易で、広帯域、低歪率が特徴であり、ＣＳＰＰアンプの電圧増幅段に好適です。 入力回路が直結されていますので、オペアンプはＪ−ＦＥＴ入力のものを使用します。 汎用のデュアル型であれば選択肢が多いので、 ソケットを使って実装すれば、オペアンプを交換して音質の違いを楽しむことが出来ます。
出力段は、６ＢＱ５を自己バイアス回路でシンプルに仕上げられています。

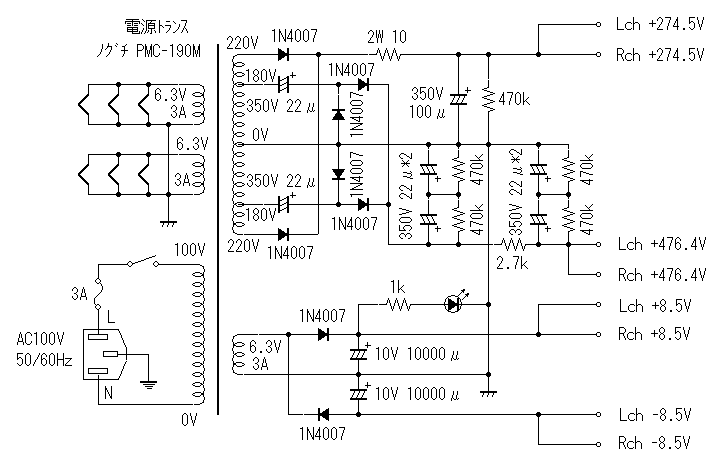

電源回路には特殊な部品は使用せず、汎用トランスを用いて設計されています。 出力段を充分に駆動するため、初段には高い電源電圧が必要ですが、 倍電圧整流回路でスマートに対応されています。
留意が必要な部分はオペアンプ用の電源で、電源オフ時にこの電源が一番最後に落ちるようにしなければ、スピーカーから大きなノイズが 発生する可能性があります。 本機では対策として平滑用の電解コンデンサに１０，０００μＦの大きな容量が使われています。
測定データ
以下に実機の測定結果をグラフにしたものを列挙します。

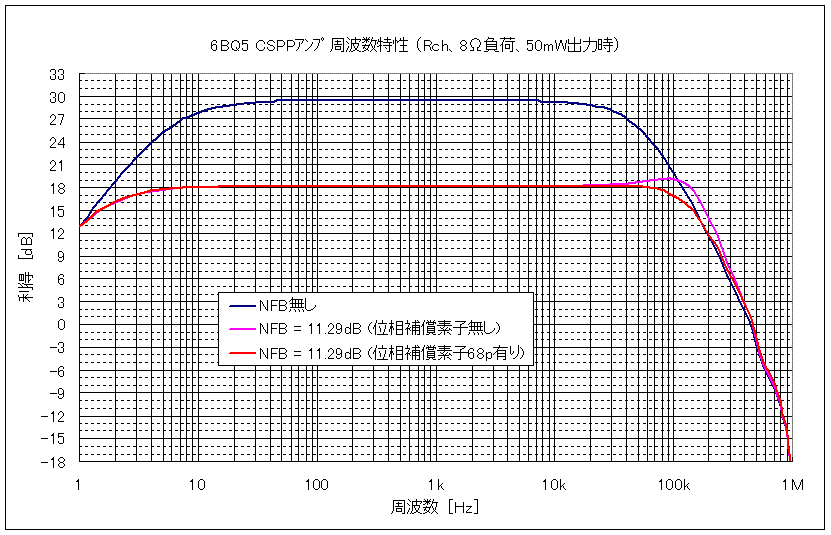

無帰還状態と仕上がり状態の周波数特性の比較のグラフ（上図はＬｃｈ、下図はＲｃｈ）です。 オーバーオールＮＦＢは約１１．３ｄＢ掛かっていますが ＡＳＴＲ−１２と同様に、高域が非常に素直に減衰しており、出力トランスの優秀さが伺えます。

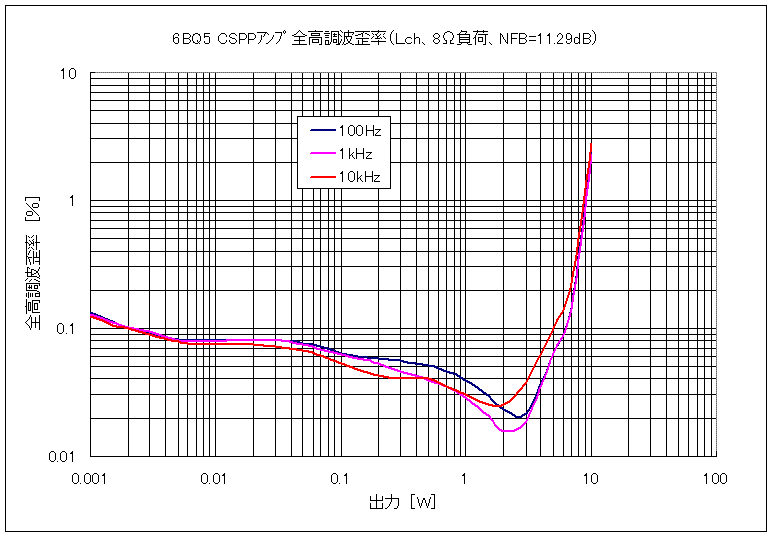

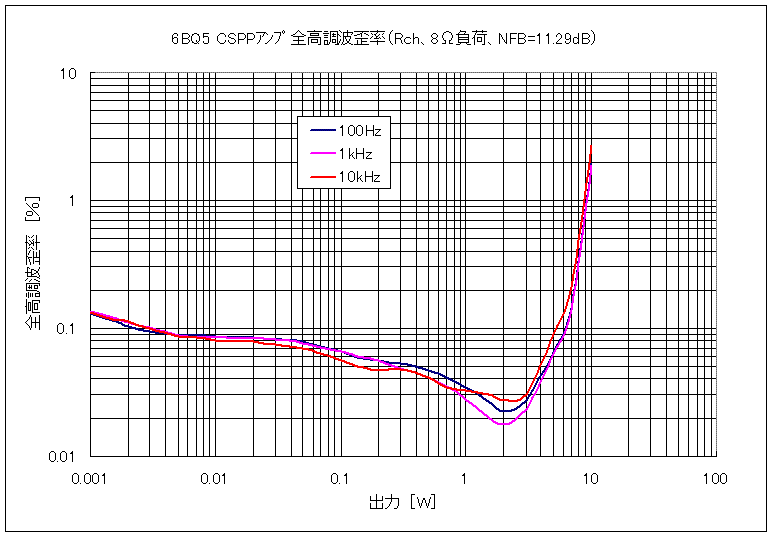

続いて歪率特性です。本機は残留ノイズが非常に小さいため、１ｍＷの時でも歪率波形がノイズに埋もれていません。 そのために小出力領域でも よく見掛けるノイズの影響を受けて歪率が直線的に落ちるカーブではありませんが、非常に低い歪率を記録しています。 最大出力は、ほぼ１０Ｗ＋１０Ｗと ６ＢＱ５プッシュプルとしては余裕の動作です。

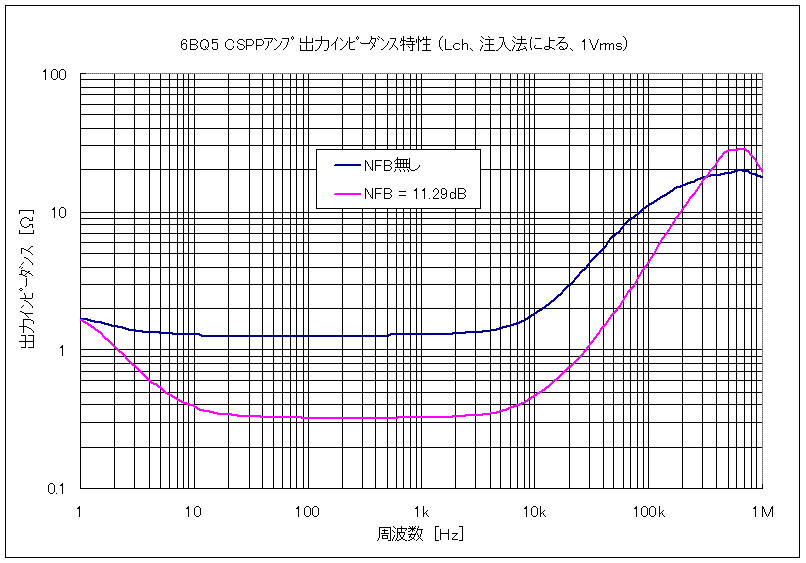

出力インピーダンスを注入法にて測定しました。 オーバーオール無帰還でも１ｋＨｚのＤＦ（ダンピングファクター）がＬｃｈで５．８０、Ｒｃｈで ５．８７と高く、ＣＳＰＰの特徴がよく出ています。 ＮＦＢを掛けた仕上がり状態では、Ｌｃｈが２２．８８、Ｒｃｈが２３．２３と真空管アンプとしては 非常に高いＤＦとなっています。
最後はクロストーク特性です。 一方のチャンネルに入力した信号をスイープさせて、もう片方のチャンネルの出力端子にどれだけ漏れ出てくるかを 測定しています。 なお、不使用チャンネルの入力端子は開放し、入力ボリュームを最小の状態にしています。 可聴帯域でほぼ１００ｄＢ以下という、 とんでもない数値を叩きだしました。
残留ノイズは、Ｌｃｈが８０．３１μＶ（１０−３００ｋＨｚ）、２０．９８μＶ（ＩＥＣ−Ａ）、Ｒｃｈが７６．４８μＶ（１０−３００ｋＨｚ）、 １９．８６μＶ（ＩＥＣ−Ａ）と非常に優秀です。 ＣａｓＣｏｍｐ応用回路のおかげで、高ｇｍ管等で悩まされることの多いフリッカノイズ等は 全くありませんでした。
総括
先行して昨年秋より発売されているＡＳＴＲ−１２とシリーズを構成する、ちょっと小さめの出力トランスＡＳＴＲ−２０／２０Ｓが 発売されました。 高級角型化粧ケース入りと安価なケース無しの2種類から選ぶことができ、本機の測定データにてお判りのように性能も ＡＳＴＲ−１２譲りの素晴らしいものです。 ６ＢＱ５をはじめ、６Ｖ６、６ＡＱ５、６ＣＷ５等、手頃な球との組合せが楽しめますので、 ＣＳＰＰアンプが身近なものになりました。 ＣＳＰＰアンプは出力が大きくなればなるほど設計が難しくなりますので、ＣＳＰＰ入門用として性能、 価格ともお勧めできる出力トランスです。
以上、ＡＲＩＴＯ＠伊吹山麓でした。お付き合いどうも有難うございました。 このアンプに関するご意見、ご質問は arito＠maekawa.com （＠を半角にしてください）までお願いします。
