　ＣａｓＣｏｍｐ応用回路

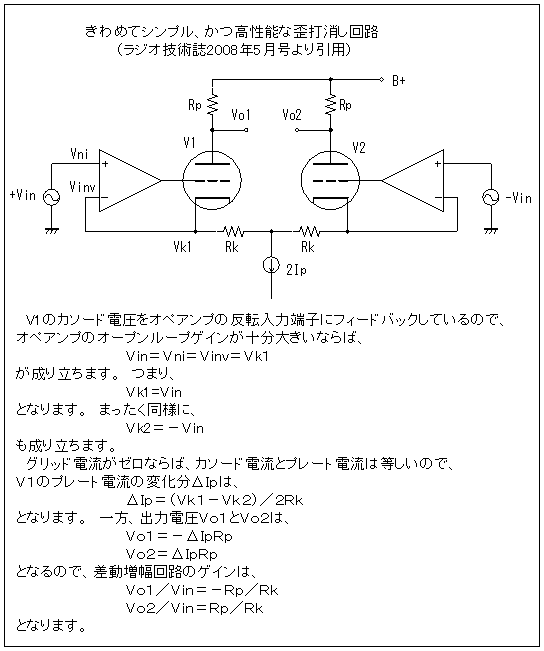

下に示す回路は、黒田徹氏がラジオ技術誌２００８年４、５月号の連載記事の中で発表された歪打消し回路です。

この回路は、オペアンプと真空管を組み合わせたシンプルな歪打消し回路で、電源クリップ寸前まで非常に低歪率ですので大きな駆動電圧を必要とするＣＳＰＰ出力段に最適な回路です。

ＣａｓＣｏｍｐ応用回路は以下の特徴があります。

　　・利得は、真空管の増幅率μやプレート内部抵抗rpとは無関係に定まる。

　　　　　　→　真空管にはまったく依存しない。

　　・オペアンプによる局部帰還によって、真空管のユニット間特性誤差、散弾雑音がほぼ完全にキャンセルされる。

　　・オペアンプの低い出力インピーダンスでグリッドを駆動するため、ミラー効果が生じない。

　　　　　　→　rpの高い球でも高域のカットオフ周波数が非常に高くなる。

　　・ＰＳＲＲが高いため、電源回路がシンプルで済む。
