　バラック実験

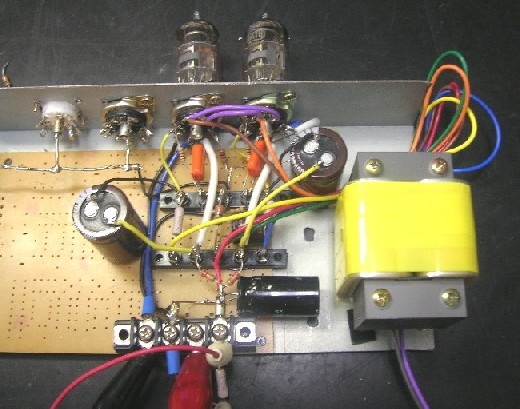

本機の製作に先立って、バラック実験を行いました。その結果の一部を紹介します。

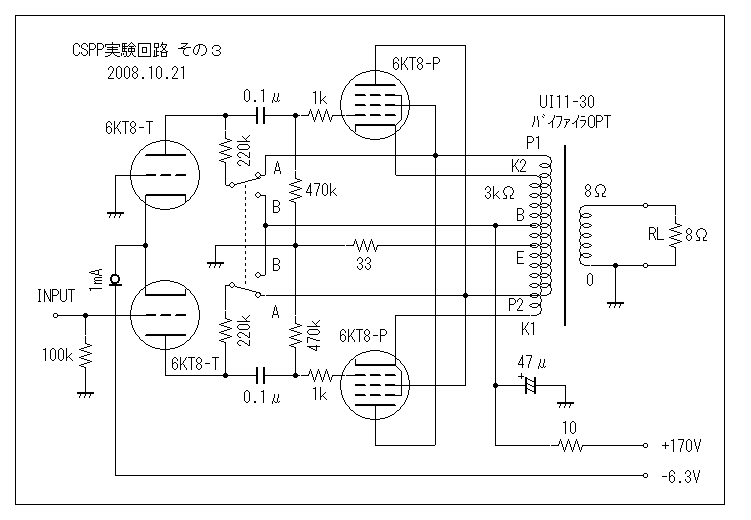

本機では、初段の負荷抵抗を逆相側のプレートに接続してブートストラップ回路を形成しています。ブートストラップを掛けない場合と掛けた場合の違いを下図の回路で比較実験を行いました。

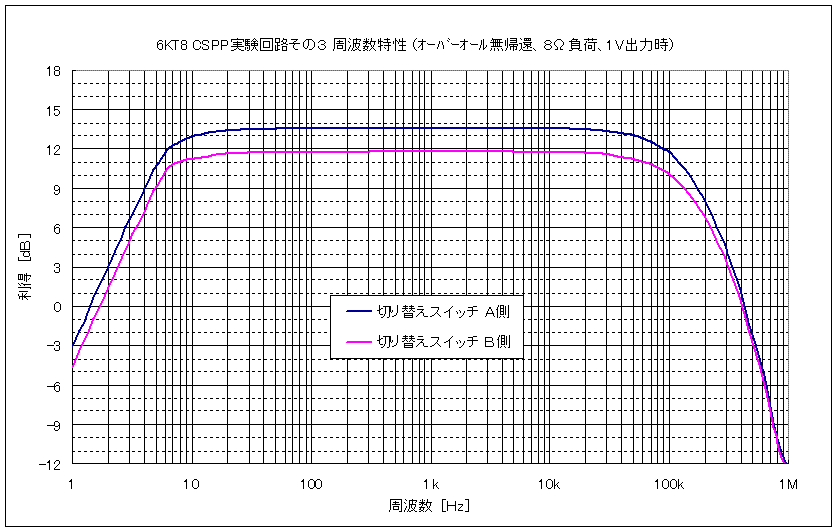

下のグラフがF特比較です。わずか２dＢくらいの差ではありますが、本機では２段構成のために全体の利得が少ないですから、たとえ２dＢでも非常に大きな効果があると言えると思います。
