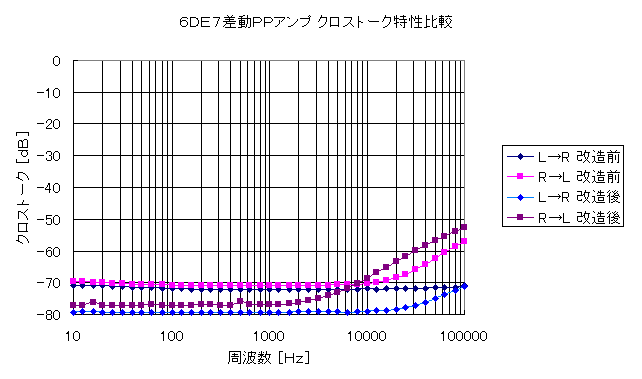

クロストークの測定条件は、周波数特性の測定と同時に行うために、片チャンネルを８Ω、１Ｖ（０ｄＢｖ）で動作させ、もう片方のチャンネル（ＶＲ最小、８Ω）の出力電圧を測定したものです。それほど出力を出していない状態である為に中低域のクロストーク特性はもともとノイズレベルまで達していたので、ノイズフロアが下がったことによって約８ｄＢほど改善しました。しかし、高域においては、線材の引き回しに起因するとみられるＣ結合による漏洩が、逆に増えています。
