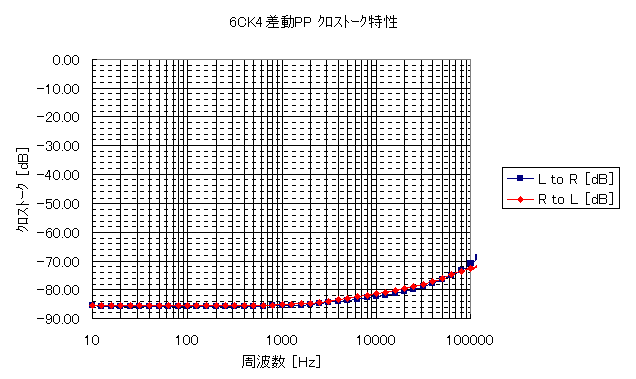

中低域のクロストークはノイズレベルまで達しています。これは電源に信号電流が流れないという全段差動ＰＰアンプの性質がもたらした美徳のひとつで、差動プッシュプルアンプの定位感に大いに寄与しているのではないかと思われます。周波数が高くなればなるほど漏洩が高くなっていきますが、これはＣ結合によるものと思います。しかし、２０ｋＨｚで約８０ｄＢ取れていますから、問題は無いと言っても良いと思います。

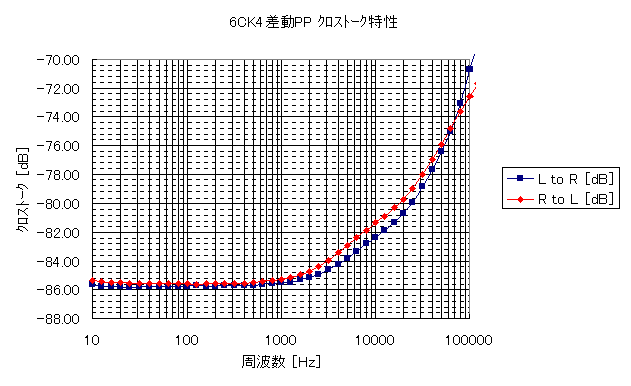

これは上のグラフと全く同じデータですが、この方がクロストークが悪く見えてしまいますね。
