６Ｃ１９Ｐ差動プッシュプルアンプ
このアンプはこれを書いている現在、調整および測定中です。準備が出来しだい詳細をご紹介します。とりあえず画像だけご覧ください。
な〜んて書いたのがもう２０００年の暮れの話ですから早いものです。このアンプは６ＣＫ４差動ＰＰアンプの次に作り始めたのですが、なかなか完成しませんね。組み上げて動作はしていますし、とりあえず無帰還での特性を測定はしました。最低雑音歪率０．１％を切る歪率と−３ｄＢポイントで１００ｋＨｚ以上の周波数特性を記録しています。音もなかなか太い音が出てくるのですが、めちゃくちゃ熱を持つのと、３段構成アンプで高域のスタガー比が取れていないのでＮＦＢが掛けにくいので困ったな〜と思っているうちに、他に興味が移ってしまったというのが現在のところです。
６ＣＫ４差動ＰＰアンプではスイッチング電源と半導体回路ドライブという、どちらかというと管球式アンプとしては異端児的なものだったので、ちゃんとした？オール真空管式のアンプを作ろうということで作り始めたアンプです。構成は、初段に６ＤＪ８、次段に５６８７ＷＢの全段差動プッシュプル構成です。６Ｃ１９Ｐの動作点は、Ｅｐ＝２００Ｖ、Ｉｐ＝５５ｍＡ、Ｅｇ＝−７０Ｖ（実機では−６８Ｖと−６７Ｖくらいだったかな？）、ＲＬ＝５ｋΩ（Ｐ−Ｐ）です。出力段のＢ電源は約２８０Ｖになりますが、電源回路を簡略化するためにドライブ段もそれをそのまま使っているので、初段とドライブ段を直結できずオールコンデンサ結合の芸の無い単なる３段構成となっています。−７０Ｖという深いバイアスと２００Ｖという低いプレート電圧を要求する６Ｃ１９Ｐはなかなか曲者です。製作例が少ないのもうなずけると、組み上げてから溜息をついている次第です。
初段、ドライブ段の負荷抵抗を低くし、ドライブ段までの良好な高域のＦ特を目指したのですが、配線がまずかったのか思ったほど帯域が伸びないところに加えて、低ｒｐの出力段が逆に功を奏して出力段のＦ特が伸びているのでスタガー比が充分に取れないという結果になりました。もちろん出力段のＦ特を落とせば良いのですが、せっかく伸びているのにな〜というところです。
初段、ドライブ段の負荷抵抗を下げるために、初段、ドライブ段合計で５５ｍＡもプレート電流を流しているので、アンプ全体では３３０ｍＡも流れており、ものすごい消費電力です。まあ非常識とも言えるくらいに出力効率も悪いことでしょう。それをリードのＭＫ３００（３００ｍｍ×１６０ｍｍ×４０ｍｍ）という小さなケースに詰め込んでいるので、かなりというか、めちゃめちゃというか、すごい熱を持ちます。各段の電流を減らせばましにはなるはずですが、今でもスタガー比が取れていないのに負荷抵抗を高くすればなおさら苦しくなるという結果になりますので、二の足を踏んでいるというわけです。
いつまでも放ったらかしというわけにもいきませんが、これぐらい時間が経ってしまうと何かきっかけが無いとなかなか前に進まないので、６Ｃ１９Ｐを使ってもう一台アンプを作ることにしました。そしてそのアンプは、このアンプとは全然違う構成にし、両方のアンプを完成させたら比較を試みようと思います。
実は結構以前から作りたいな〜とアイディアを暖めていたのが、ＳＥＰＰのＤＣアンプです。かの金田式ＤＣアンプですが、全くのコピーを作るのは面白くないので、金田氏なら絶対に作らないであろう思われる構成で挑戦しようと思っています。実はまだ全く手を付けていないので、うまくゆくかどうか分かりませんが、私らしくまたまた半導体ドライブです。金田氏は真空管だけでは構成できない部分だけ半導体に置き換えていますが、私は出力段だけ６Ｃ１９Ｐを使って初段〜ドライブ段を全て半導体で構成しようと考えています。（もしかすると初段は真空管の差動ＰＰにするかもしれませんが、ゲインが不足するのではないかと思っています。）
それに加えて電源に６ＣＫ４差動ＰＰに搭載したスイッチング電源と同じもの（２台作ったので）を用い、絶縁型電源を搭載した管球式アンプの中では世界最軽量を目指します。あのスイッチング電源は約７００ｇですから、おそらく２ｋｇを切るようなアンプができるのではないかと思います。な〜んちゃって、こんなことを目指すのはおそらく私くらいのものでしょうから、誰にも認めてもらえるとは思えませんが。
でも、次に仕上げるアンプは５０Ｃ５三結差動プッシュプルミニアンプと決めています。これは私にとっては、番外編でご紹介した６ＢＭ８三結アンプのリベンジに挑戦したアンプです。１Ｗ＋１Ｗの実用的なアンプを目指しています。ＳＥＰＰ ＤＣアンプはそれ以降になりますから、それこそいつになることやら分かりませんが．．．．． （２００１．０４．２２追記、出張先の台湾のホテルにて）
とうとう遂に本機も完成の運びとなりました。かなり変わってしまったので作り直しに近いものですが、ここで紹介しています。（２００３．０８．１２追記）

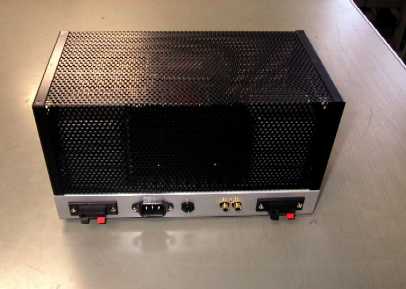

後ろから見ました

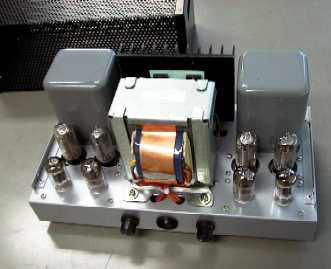

ボンネットを外してみました

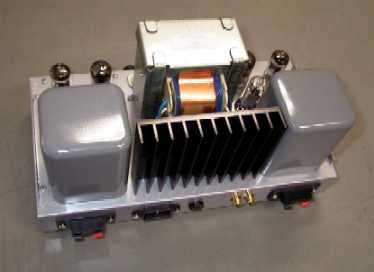

斜め後ろから見ました
唐突ですが、電源基板です
