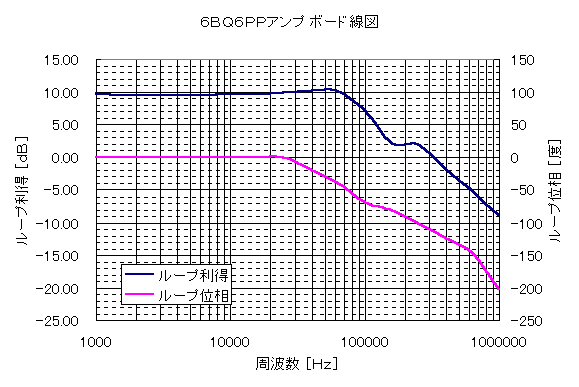

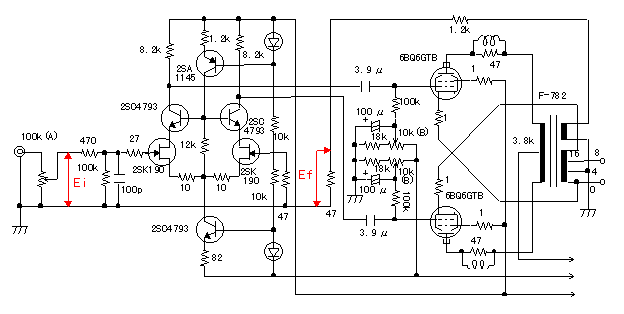

このアンプのボード線図（ボーデ線図とも言います。）を書いてみました。ループ利得は下の回路図中に赤の矢印で表しているＥｆをＥｉで割ったものです。ループ位相はＥｉとＥｆの位相差ですが、これはオシロスコープのカーソル機能を利用して時間遅れを測定し、後で角度を算出したものをグラフ化しました。したがって位相差については、結構測定誤差が大きいであろうと思われますが、（感覚的にしか言えませんが）最大でも１０°くらいの誤差で収まっている様に思います。
ボード線図についての説明は多くの書物で読むことが出来ますが、大体は安定度が確保するために利得余裕（ゲインマージン）で６ｄＢ、位相余裕（フェイズマージン）で４５°くらい欲しいと書かれている様です。このアンプのボード線図からは、利得余裕が約７．５ｄＢ、位相余裕が約６６°と読み取れますので、安定度は充分取れていると思います。
