ＯＰＴ６６０８ＰＮのスペック

ＯＰＴ６６０８ＰＮのスペック

一次側インピーダンス：　　　　　　　　８ｋΩ

二次側インピーダンス：　　　　　　　　４／８／１６Ω

一次側許容電流：　　　　　　　　　　　不明

一次側アンバランス電流許容値：　　不明

一次側直流抵抗：　　　　　　　　　　　　Ｂ－Ｐ１　１６０．３Ω、　Ｂ－Ｐ２　１５４．６Ω

出力：　　　　　　　　　　　　　　　　　　　不明

外形（Ｗ×Ｈ×Ｄ）：　　　　　　　　　　８１mm×６９mm×６０mm

重量：　　　　　　　　　　　　　　　　　　　０．８５ｋｇ

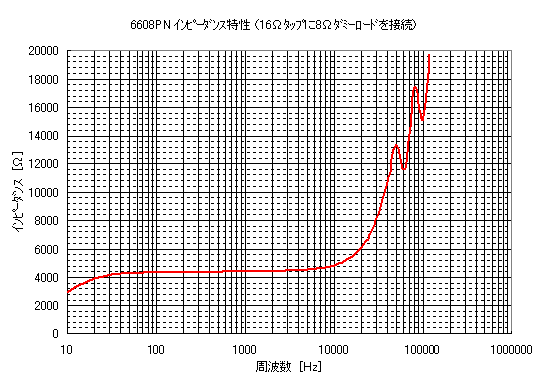

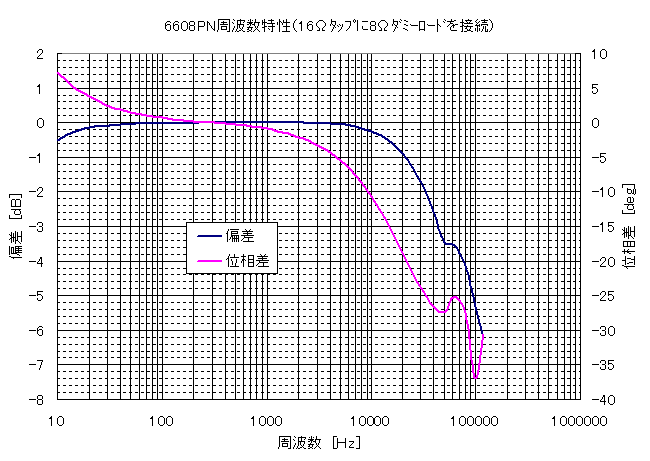

以上のグラフは、一次側入力４Ｖ、測定器の出力インピーダンス６００Ω、１６Ωタップに純抵抗８Ωを接続して測定したものです。
