　クロストーク対策

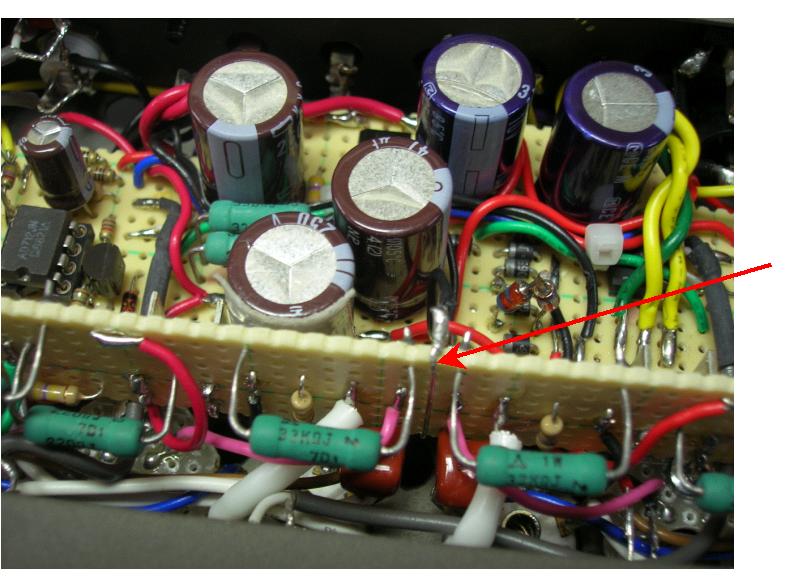

本機はシャーシが小さく部品配置に制約が多かったため、容量性結合によるクロストークが高めでしたので、下の写真の対策を施しました。

ＬｃｈとＲｃｈの初段のプレート抵抗から出力段の入力部分の部品が載っている基板に、シールド目的で錫メッキ線を基板に回して半田で固定し接地するという対策です。自分でも半信半疑だったのですが、こんなものでもけっこう効果があるんですね。ここは初段の内部抵抗が非常に高いので３３ｋΩのプレート抵抗がそのまま回路のインピーダンスになり、容量性結合によるクロストークが大きいポイントでした。数百Ｈｚくらいから効き始め、１ｋＨｚよりも高い周波数では６ｄＢくらい改善できました。この対策は聴感上でも判るほどの効果がありました。
