においセンサー回路について

ArduinoとXivelyを活用

Arduinoでにおいセンサーを制御

硫黄化合物を主に検知するにおいセンサーTGS2450。電池駆動が可能なくらい低消費電力ですが、逆に電流を流し続けると簡単に壊れてしまいます。そこで制御をするためにマイコンボードArduinoを使用し以下の回路をブレッドボードで作成しました。

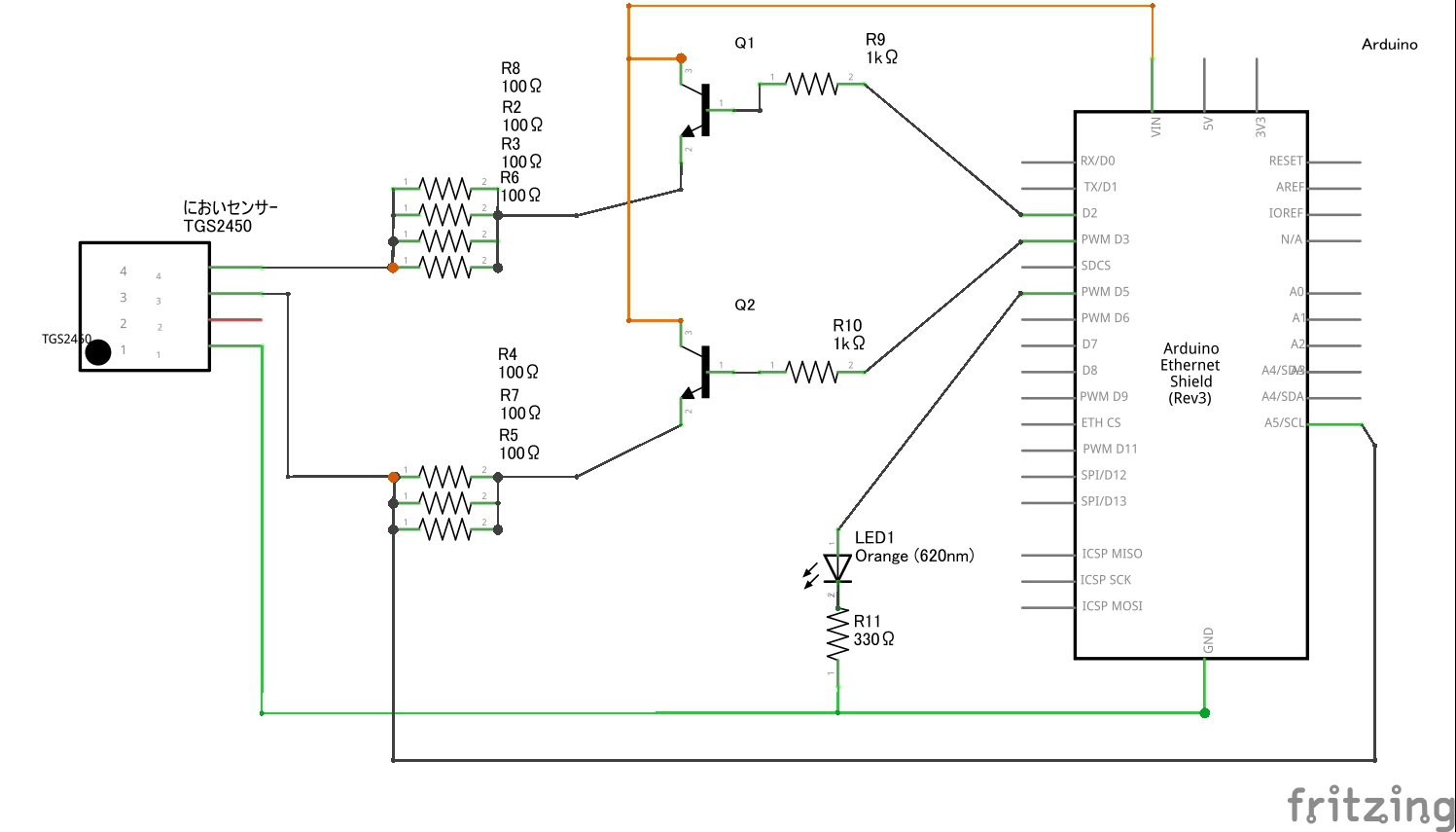

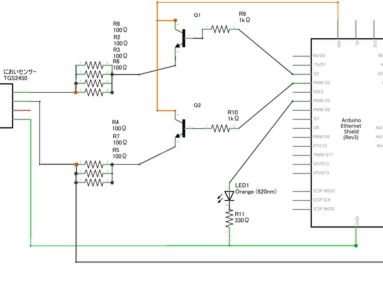

においセンサー回路図
回路自体はこちらを参考にしています。ただし、ネットワーク送信機能を付加するためにArduinoにイーサネットシールドを追加しています。


Xivelyでリアルタイムにデータ処理

当初は左記回路にSDシールドを追加しデータを記録していましたが、日時の記録が困難でありデータの信用性を失うことからネットワーク上にアップロードする方法に切り替えました。Xivelyはクラウド上でデータの記録やグラフ出力等を行ってくれる便利なサービスです。
