クロスシャントプッシュプルってナニ？

今回コンカイ頒布ハンプする出力シュツリョクトランスは、マッキントッシュタイプのクロスシャントプッシュプル

（ＣＳＰＰ）アンプ専用センヨウのトランスです。　さて、ＣＳＰＰってどんな回路カイロなのでしょうか？

ＣＳＰＰについて説明セツメイされたページを下シタに紹介ショウカイしますので、ご参照サンショウ下クダさい。

http://www.ne.jp/asahi/evo/amp/tech/CSPP/index.htm

上ウエのページにあるようにＣＳＰＰとは、２つの真空管シンクウカンの片方カタホウのプレートと他方タホウのカソードを

それぞれ接続セツゾクし、互タガいのグリッドに逆ギャク相ソウの信号シンゴウを入力ニュウリョクすることでプッシュプル動作ドウサを行オコナう

回路カイロです。　このページには、マッキントッシュタイプのＣＳＰＰについてはあまり詳クワしく

書かれていませんので、ほんの少スコしだけ以下に補足説明をさせていただきます。

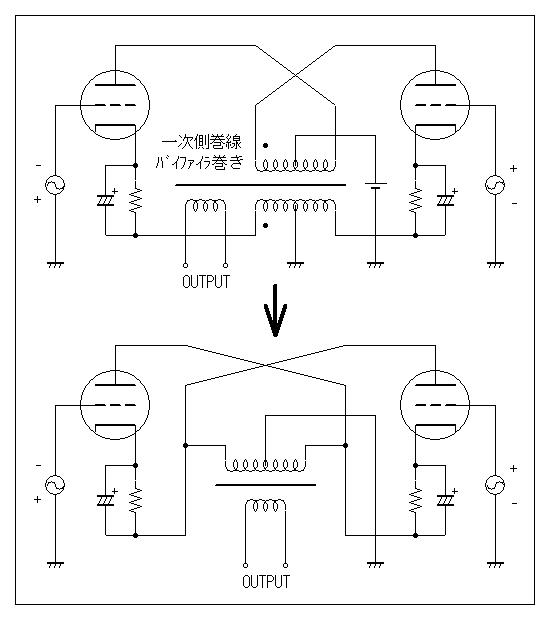

右ミギ図ズ上ウエの回路カイロがマッキントッシュタイプのＣＳＰＰ回路カイロですが、上記ジョウキの説明セツメイにあるような

片方のプレートと他方のカソードが接続セツゾクされたようには見ミえず、単タンにダブルエンデッド

プッシュプル（ＤＥＰＰ）にカソード帰還キカンを掛カけた回路カイロにしか見ミえません。　このことが

マッキントッシュタイプのＣＳＰＰの動作ドウサを正タダしく理解リカイする事コトを難ムズカしくし、過去カコから様々サマザマな

誤解ゴカイを生ウんでいる原因ゲンインのように思オモいます。

マッキントッシュタイプのＣＳＰＰアンプは、一次イチジ側ガワ巻マキ線センをバイファイラー巻マきにした出力シュツリョク

トランスが採用サイヨウされています。　バイファイラー巻マきにした２つの巻マキ線センは、非常ヒジョウに密ミツに

結合ケツゴウするため、交流コウリュウ的テキには全マッタくと言イってよいほど同オナじ挙動キョドウを示シメします。　このため、上ウエの

回路カイロは、信号シンゴウの流ナガれについては下シタの回路カイロに置オき換カえて考カンガえても差サし支ツカえありません。

このように書カ換カえると片方カタホウのプレートと他方タホウのカソードがそれぞれ接続セツゾクされている事コトが

理解リカイできます。（注チュウ：　下シタの回路カイロでは電源デンゲンを省略ショウリャクしています。）　つまりマッキントッシュ

タイプも他ホカのＣＳＰＰと交流コウリュウ的テキには同オナじなのです。

バイファイラー巻マきの一次イチジ側ガワ巻マキ線センの中点チュウテンはグランド（電源デンゲン）に接続セツゾクされていますので、

プレートとカソードの振幅シンプクは同オナじとなり、Ｐ−Ｋ分割ブンカツ位相イソウ反転ハンテン回路カイロのようにカソード側ガワは

カソードフォロアと同等ドウトウの動作になります。 その結果ケッカ、出力シュツリョク段ダンの利得リトクは２未満ミマン（１．３〜

１．９程度）となりますので、大きなドライブ電圧が必要となります。

マッキントッシュタイプのＣＳＰＰの大オオきな利点リテンとして、通常ツウジョウはフローティング電源デンゲンを複数フクスウ

必要ヒツヨウとするＣＳＰＰの電源デンゲン回路カイロを、ＤＥＰＰ並ナみに簡素化カンソカできることが挙アげられます。
